Faz Diyagramı



Verilen basınç ve sıcaklık değerinde maddenin hangi fiziksel halde olduğunu gösteren diyagramlardır. Her maddenin bir faz diyagramı vardır. fiekilde suyun faz diyagramına ait grafik verilmiştir.

Diyagramda AO, OB ve OC çizgileri düzlemi katı, sıvı ve gaz olmak üzere üç bölgeye ayırmıştır.

Örneğin,

Su 0,06 atm basınç ve 50 °C sıcaklıkta gaz haldedir. O noktası suyun üçlü denge noktasıdır. Bu noktada su; katı, sıvı ve gaz hallerinde dengede bulunur.

Örnek:

Bir X maddesinin basınç ve sıcaklığa bağlı olarak katı, sıvı ve gaz halleri yandaki grafikte gösterilmiştir.

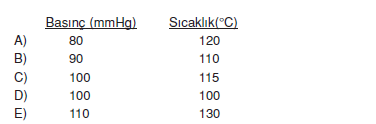

Buna göre, aşağıdaki basınç ve sıcaklık değerlerinin hangisinde X maddesi gaz halinde bulunur?

Çözüm:Maddenin gaz olabilmesi için basıncın 90 mmHg den küçük olduğu aralıkta sıcaklık 115 °C den büyük olmalıdır. Ya da basınç 90 mmHg iken sıcaklık yine 115 °C den büyük olmalıdır. Buna göre şıklar incelenirse en uygun basınç 80 mmHg, en uygun sıcaklık ise 120 °C olur.
Yanıt A
